不用一块砖 钢网夹芯墙板如何实现保温与承重一体化

在传统建筑中，墙体往往离不开砖块——黏土砖、空心砖、混凝土砌块等构成了承重与围护的主体。随着装配式建筑和绿色建材的发展，一种“不用一块砖”的新型墙体材料正逐步走入工程视野：钢网夹芯墙板。它以钢丝网架为骨架、以轻质保温材料为芯层、以水泥砂浆或聚合物砂浆为面层，通过机械化生产和现场装配，形成兼具保温、承重、防火、隔声等性能的复合墙体。本文围绕钢网夹芯墙板的结构原理、保温性能与承重能力展开分析，并探讨其替代传统承重砖墙的技术可行性与应用要点。

一、钢网夹芯墙板的结构与工作原理

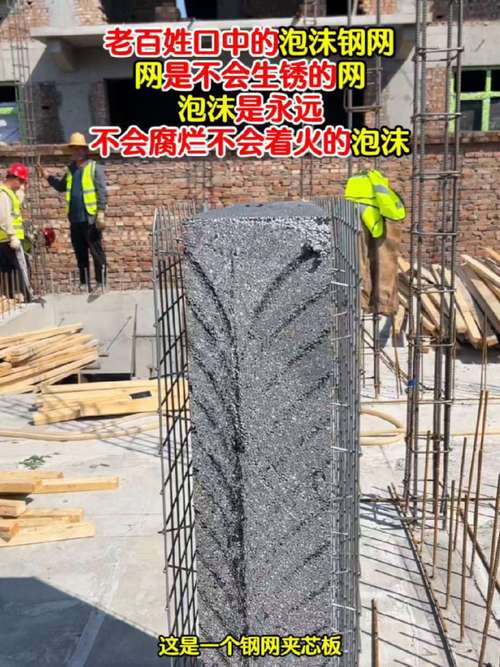

钢网夹芯墙板通常由三层构成：两侧为焊接钢丝网片，中间为聚苯乙烯（EPS）、挤塑聚苯板（XPS）、岩棉或发泡水泥等轻质芯材；钢丝网片之间通过斜插钢丝（腹丝）连接，形成三维空间网架；网架外侧喷射或抹压水泥砂浆，使钢丝网、芯材与砂浆共同 work 形成整体。也有部分产品采用“钢网+芯板+砂浆”的预制板形式，在工厂完成养护后运至现场拼装。

这种构造的关键在于“钢网—芯材—砂浆”的协同作用：钢丝网承担拉应力并约束砂浆面层开裂，芯材提供保温隔热并减轻自重，砂浆面层提供保护层和部分压应力。腹丝将两侧网片连接，使墙体在受弯、受剪时形成空间受力体系，避免面层与芯材脱开。正因如此，钢网夹芯墙板可以在不使用砖块的情况下，形成平整、轻质且具有一定刚度的墙体。

二、保温性能：夹芯构造的天然优势

钢网夹芯墙板的保温性能主要来自芯材。以EPS或XPS为芯材时，导热系数通常在0.03～0.04 W/(m·K)之间；岩棉芯材导热系数约为0.04 W/(m·K)，同时具备A级不燃性能；发泡水泥芯材导热系数略高，但耐火与耐久性较好。由于芯材被夹在两层砂浆之间，避免了直接暴露于室外气候，既减少了芯材老化，也降低了冷桥效应。

与传统承重砖墙相比，钢网夹芯墙板的保温优势明显。例如，240mm厚烧结普通砖墙的传热系数约为1.5～2.0 W/(m²·K)，若要满足严寒地区节能标准，往往需要额外外贴保温层；而100～150mm厚的钢网夹芯墙板，传热系数可控制在0.3～0.6 W/(m²·K)，部分高性能产品甚至可达到0.2 W/(m²·K)以下。这意味着在相同保温要求下，墙体厚度可大幅减小，有效增加建筑使用面积。

需要注意的是，钢网和腹丝会形成局部热桥，但腹丝直径小、分布稀疏，且被砂浆包裹，整体热桥效应有限。设计时可通过增大芯材厚度、采用断热腹丝或双层错位网片等方式进一步优化。

三、承重能力：从“非承重”到“承重”的技术路径

传统观念中，钢网夹芯墙板多用于框架结构的非承重填充墙或剪力墙外墙。但经过构造加强和体系设计，它完全可以承担承重砖墙的功能。其承重路径不同于砖砌体的“块体—砂浆”传力，而是依靠钢丝网砂浆面层与芯材的组合作用：竖向荷载由砂浆面层和钢丝网共同承担，钢丝网约束砂浆并提高抗裂性；芯材主要起填充、保温和稳定网架的作用。

要实现承重，需从以下几方面进行设计：

1. 提高面层强度与厚度：面层砂浆强度等级不宜低于M10，厚度宜为25～35mm；必要时可采用细石混凝土或高强聚合物砂浆。
2. 加强钢丝网配置：网片钢丝直径宜为3～5mm，网格尺寸50mm×50mm或75mm×75mm；腹丝直径3～4mm，间距不大于100mm，确保网架整体性。
3. 设置边缘构件与连接构造：墙板两端与结构柱、梁可靠连接，板缝处设置附加钢丝网和坐浆，形成整体墙体；转角、门窗洞口等薄弱部位应增加加强网片或现浇混凝土边框。
4. 控制墙板长细比与荷载：承重墙板应进行受压、受弯和抗剪验算，单块板长度不宜过大，层高较高时需设置水平系梁。

试验与工程实践表明，合理配筋的钢网夹芯承重墙板，其轴心抗压承载力可达传统240mm砖墙的相当水平，而自重仅为其1/3～1/2。例如，120mm厚钢网夹芯板（芯材EPS，双面砂浆各30mm）的面密度约为80～120kg/m²，而240mm砖墙面密度约450～500kg/m²。较低的自重减轻了基础荷载和地震作用，有利于抗震。

四、与传统承重砖墙的对比

| 指标 | 240mm承重砖墙 | 钢网夹芯承重墙板（120mm） |
|------|---------------|---------------------------|
| 自重 | 450～500 kg/m² | 80～120 kg/m² |
| 保温性能 | 需外保温 | 自保温，传热系数低 |
| 施工方式 | 砌筑，湿作业多 | 装配化，干湿结合 |
| 抗震性能 | 脆性大，延性差 | 网架约束，整体性好 |
| 空间占用 | 厚 | 薄，增加使用面积 |
| 防火 | 不燃 | 取决于芯材，岩棉芯可达A级 |

从对比可见，钢网夹芯墙板在自重、保温、装配效率方面优势突出；其承重能力需通过专项设计实现，并不一概等同于砖墙，但在多层建筑、低层住宅、别墅以及框架结构填充墙等场景中，完全具备替代承重砖墙的条件。

五、应用要点与注意事项

1. 芯材选择需匹配防火要求：承重墙板若用于人员密集场所或高层建筑，宜优先选用岩棉或发泡水泥芯材，或采取防火构造措施。
2. 节点构造是成败关键：板与板、板与柱、板与梁的连接应进行专门设计，确保传力连续；板缝应设附加网片并用砂浆填实。
3. 施工精度要求较高：墙板需按排版图安装，垂直度、平整度应控制在允许偏差内；砂浆面层养护应充分，避免早期开裂。
4. 防水与饰面：外墙板缝和门窗洞口应做好防水密封；饰面层宜选用与砂浆基层相容的材料，必要时设置抗裂网格布。
5. 验收与检测：承重墙板应进行现场抗压、抗弯或粘结强度抽检，确保满足设计要求。

---

钢网夹芯墙板以钢丝网架和轻质芯材为核心，在不使用一块砖的前提下，实现了墙体保温与承重的统一。它通过“网架—芯材—砂浆”的协同受力，既保留了复合墙板的轻质、保温优势，又通过构造加强拓展了承重能力，为装配式建筑提供了一种可与传统承重砖墙相媲美的新型墙体解决方案。随着标准体系的完善和节点构造的成熟，这种“不用砖的墙”有望在更多建筑中承担起承重与保温的双重角色。
